Quand une pompe piscine surchauffe condensateur défaillant est très souvent la cause principale de ce dysfonctionnement estival redouté. Cette pièce électrique essentielle fournit la poussée nécessaire pour lancer la turbine du moteur. Sans cet appoint de puissance, l’équipement peine à démarrer, monte rapidement en température et risque un blocage irréversible.

Comprendre ce phénomène permet de réagir promptement avant de détériorer l’ensemble de votre système de filtration. À travers ce guide complet, découvrez comment diagnostiquer précisément la panne, remplacer le composant défectueux et adopter les bons gestes d’entretien. Protégez votre matériel dès aujourd’hui pour prolonger sereinement sa durée de vie globale.

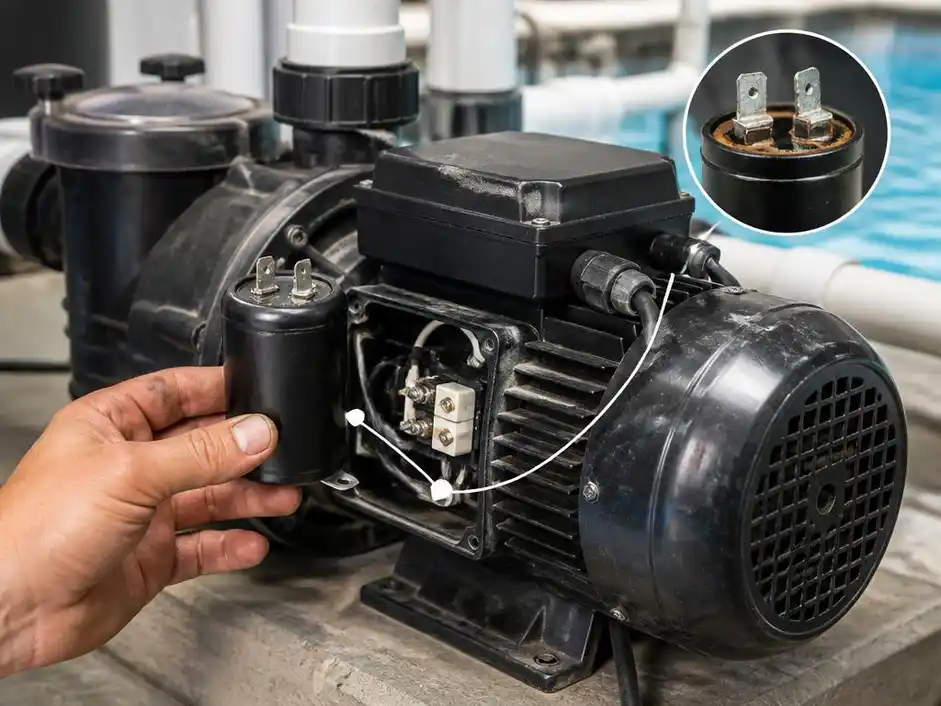

Comment repérer un condensateur de pompe en panne ?

Le diagnostic d’une panne électrique sur les installations de baignade requiert une observation attentive des signaux sonores et visuels. Lorsque le composant faiblit, le courant ne permet plus d’initier le mouvement de rotation initial. Il en résulte un comportement anormal de la machine dès sa mise sous tension automatique.

Un symptôme récurrent réside dans le bruit émis par le bloc technique. Si vous entendez un vrombissement continu sans que l’eau ne circule, la pièce ne délivre plus l’énergie requise. Le système force sur son axe, ce qui génère un échauffement anormal de la carcasse métallique en quelques minutes seulement.

Le bourdonnement caractéristique du moteur

Ce bruit sourd indique clairement que l’électricité parvient jusqu’aux bobinages principaux du bloc. Néanmoins, l’absence d’impulsion secondaire empêche le démarrage mécanique de l’axe central. La force magnétique produite stagne et se transforme immédiatement en énergie calorifique néfaste pour le matériel.

Si vous tentez de faire tourner l’hélice arrière à l’aide d’un tournevis et qu’elle se lance, le diagnostic est confirmé. Cette manipulation prouve que la partie mécanique reste fonctionnelle mais que la phase d’amorçage électrique est totalement défaillante. Il devient urgent d’intervenir avant que l’isolation interne ne fonde.

L’aspect visuel du boîtier électrique

Inspecter le cylindre situé dans le boîtier de raccordement fournit des indices précieux sur son état réel. Un composant usé présente fréquemment une déformation physique très visible sur ses parois plastiques ou en aluminium. Un gonflement du couvercle supérieur indique une surpression interne due à une surtension prolongée.

Des traces d’huile, une substance noirâtre ou une odeur de plastique brûlé confirment la destruction du film diélectrique. Dans ces conditions, l’équipement ne stocke plus aucune charge électrique. Le remplacement devient l’unique solution pour rétablir une circulation d’eau optimale dans votre bassin durant l’été.

Pour parfaire vos compétences en entretien domestique, vous pouvez apprendre à se former au bricolage grâce à des cours en ligne adaptés aux débutants. Cette démarche vous permettra d’effectuer ces petites réparations techniques en toute autonomie et d’économiser sur les coûts de main-d’œuvre.

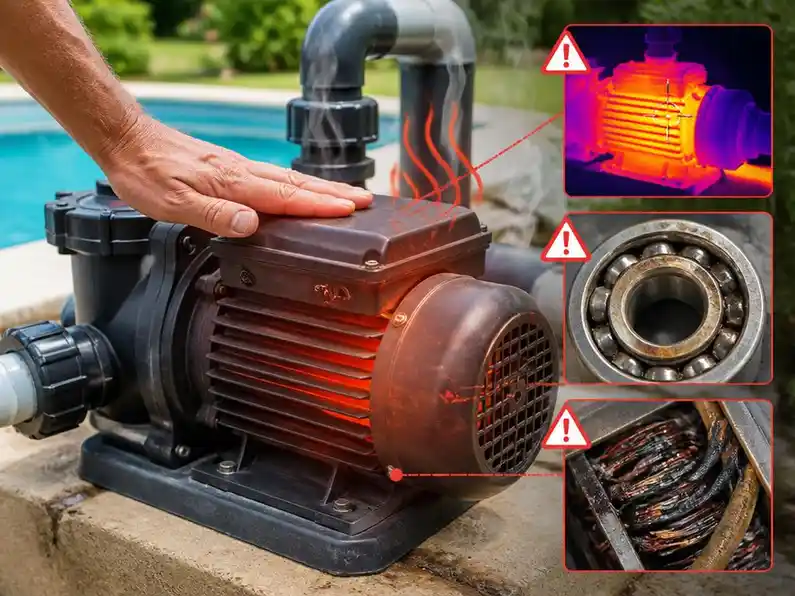

Quels sont les signes d’une surchauffe du moteur ?

Les symptômes d’une hausse excessive de température doivent alerter tout propriétaire de bassin individuel. Un bloc de filtration en bon état de marche reste tiède au toucher pendant son cycle habituel. Dès que la structure devient brûlante, un mécanisme de dysfonctionnement sous-jacent perturbe le fonctionnement global.

L’élévation thermique nuit gravement aux composants internes, notamment aux joints d’étanchéité et aux roulements à billes. Sans réaction rapide de votre part, les vernis isolants du bobinage se détériorent irrémédiablement. Cette dégradation mène inévitablement à un court-circuit définitif nécessitant le changement intégral de la pompe.

La coupure automatique par le thermique

Les pompes modernes intègrent une sécurité interne appelée disjoncteur thermique de protection. Lorsque la température interne dépasse un seuil critique, le contacteur s’ouvre pour interrompre l’alimentation. Ce dispositif évite la destruction immédiate de l’appareil en coupant net l’arrivée du courant électrique.

Si la machine s’arrête brutalement après dix minutes de fonctionnement avant de redémarrer à froid, la surchauffe est avérée. Ce cycle répétitif fatigue anormalement le moteur électrique et altère la qualité de filtration du bassin. Une révision complète du circuit électrique de commande s’impose sans délai.

Une odeur de brûlé ou un corps très chaud

L’apparition d’une odeur d’isolant synthétique chaud autour du local technique constitue un signal d’alarme absolu. Cette effluve indique que les résines de protection des câbles électriques subissent des contraintes thermiques destructrices. Le toucher direct de la carcasse métallique devient alors physiquement impossible sans se brûler.

Ce niveau de température extrême dégrade prématurément la garniture mécanique assurant la jonction entre le moteur et le corps hydraulique. Des fuites d’eau risquent alors d’apparaître, compliquant davantage la situation technique de votre installation. Une coupure immédiate de l’interrupteur général reste la seule mesure d’urgence raisonnable.

Pour des pannes plus complexes touchant aux canalisations du local technique, il est préférable de faire appel à un artisan qualifié en plomberie et équipements hydrauliques. Son savoir-faire vous garantit une intervention sécurisée et pérenne sur vos tuyauteries.

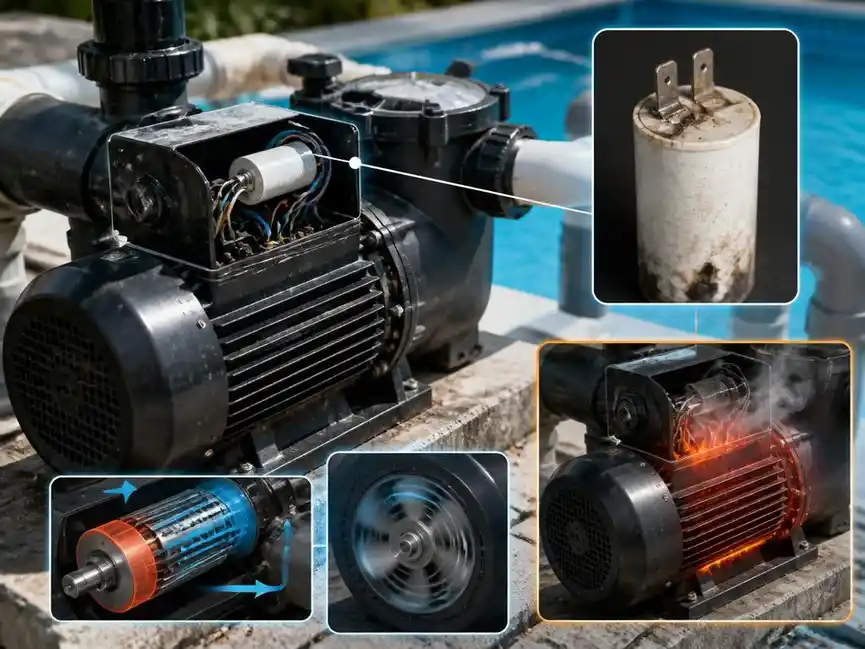

Pourquoi le condensateur fait surchauffer le moteur ?

La relation entre un composant défaillant et la hausse de température repose sur des principes physiques d’électromagnétisme. Pour tourner, un moteur monophasé a besoin de deux champs magnétiques décalés dans le temps. La pièce crée artificiellement ce déphasage indispensable au lancement de la turbine de pompage.

Lorsque la pièce perd sa capacité, le champ magnétique secondaire s’effondre partiellement ou totalement. L’axe reste bloqué dans une position d’équilibre instable tandis que l’énergie électrique continue d’affluer. L’électricité non convertie en travail mécanique se dissipe intégralement sous forme de chaleur pure.

Le rôle de l’impulsion électrique initiale

Au moment de l’allumage, le condensateur de démarrage libère une forte quantité d’énergie stockée. Cette impulsion crée le couple nécessaire pour vaincre l’inertie de l’eau présente dans le corps de pompe. Si cette puissance fait défaut, l’axe refuse de tourner malgré la présence du courant.

Sans mouvement rotatif, la ventilation intégrée à l’arrière de l’arbre ne fonctionne pas. L’air frais ne circule plus à travers les ailettes du carter en aluminium. Cette absence complète de refroidissement accélère dramatiquement la montée en température du stator resté sous tension constante.

Le glissement de phase et l’intensité

Sur les modèles à fonctionnement permanent, la pièce maintient le rendement optimal durant toute la durée du cycle. Une baisse de valeur altère le déphasage électrique nécessaire au couple moteur. L’appareil subit alors un glissement excessif et demande davantage d’intensité du réseau.

L’augmentation de l’intensité provoque un échauffement par effet Joule au cœur même des enroulements de cuivre. Cette hausse thermique constante fragilise la structure et provoque une surchauffe thermique destructrice pour le matériel. La remplacer rétablit immédiatement l’équilibre électrique initial du système.

Comment remplacer le condensateur en toute sécurité ?

L’intervention sur un circuit électrique requiert de la rigueur et le respect absolu des règles de sécurité. Avant toute manipulation, il est obligatoire de couper l’alimentation au disjoncteur général de la piscine. Vérifiez l’absence de tension à l’aide d’un appareil de mesure fiable avant de toucher aux bornes.

Même hors tension, ce type de pièce peut conserver une charge électrique résiduelle très dangereuse pour l’utilisateur. Il convient de décharger le composant en isolant ses cosses avec un outil aux manches isolés. Une fois cette précaution prise, le démontage s’effectue simplement avec un tournevis adapté.

Couper l’alimentation et décharger la pièce

Ouvrez le capot de protection du boîtier de raccordement situé sur le dessus du moteur électrique. Repérez la position des fils branchés sur les bornes pour faciliter le remontage de la pièce neuve. Prenez une photo détaillée des câblages afin de disposer d’un repère visuel infaillible lors de l’assemblage.

Utilisez une pince isolée pour déconnecter délicatement les cosses d’alimentation raccordées aux fiches du cylindre. Si la pièce est fixée par une tige filetée à la base, dévissez l’écrou de maintien. Retirez l’élément usé sans forcer sur les connecteurs internes du boîtier de jonction.

Vérifier la capacité en microfarads

Lors de l’achat d’un composant de remplacement, la valeur exprimée en microfarads doit être strictement identique à l’originale. Cette donnée, notée avec le symbole µF, détermine la performance du déphasage. Une valeur erronée provoquerait une perte de couple ou un échauffement anormal du moteur.

La tension de service exprimée en Volts doit également être égale ou supérieure à celle d’origine. La majorité des modèles de piscine fonctionnent avec des valeurs comprises entre 10 µF et 40 µF sous 450 Volts. Installez le nouveau cylindre, rebranchez les fiches puis refermez hermétiquement le boîtier étanche.

Si vous envisagez de concrétiser un projet d’envergure comme investir dans l’immobilier avec une résidence équipée d’un bassin, maîtriser la maintenance des équipements techniques constitue un atout précieux pour pérenniser votre valeur patrimoniale.

Quels réflexes adopter pour protéger sa filtration ?

Pour éviter les pannes à répétition durant la saison estivale, un entretien préventif régulier s’impose. La propreté de l’environnement immédiat du bloc technique conditionne son bon refroidissement. La poussière, les feuilles mortes ou les toiles d’araignée entravent la circulation d’air autour des ailettes de refroidissement.

Veillez à maintenir un espace dégagé autour du capot arrière du système pour garantir une aspiration fluide. L’humidité stagnante dans le local technique accélère la corrosion des liaisons électriques. Une bonne ventilation du local prolonge durablement l’espérance de vie de l’ensemble de votre appareillage hydraulique.

Nettoyer la grille de ventilation

Le ventilateur arrière aspire l’air ambiant pour le projeter le long du corps métallique du bloc. Si la grille d’aspiration se retrouve obstruée par des débris, le flux thermique ne s’évacue plus. Dépoussiérez régulièrement cet orifice à l’aide d’une brosse souple ou d’un jet d’air comprimé.

Contrôlez également l’état des pales de l’hélice en plastique situées sous le cache de protection. Une pale cassée diminue fortement l’efficacité du refroidissement tout en créant des vibrations destructrices pour les roulements. Le remplacement de cet élément en plastique coûte peu cher et préserve le système.

Protéger le local contre l’humidité

Un local technique enterré ou étanche souffre souvent d’une condensation excessive nuisible pour l’électronique. L’eau s’infiltre dans les boîtiers de connexion et provoque des micro-courts-circuits destructeurs. Assurez une aération haute et basse dans l’abri pour renouveler l’air et évacuer la vapeur d’eau.

Installez l’équipement sur un socle surélevé pour le préserver d’éventuelles inondations temporaires du sol. L’utilisation de joints silicone de qualité sur les passe-câbles garantit une étanchéité parfaite du boîtier électrique. Ces précautions simples réduisent considérablement le risque de surchauffe inopinée du système complet.

Quand faut-il faire appel à un technicien qualifié ?

Certaines défaillances dépassent le simple remplacement d’un composant consommable et exigent un diagnostic approfondi. Si la pièce neuve grille immédiatement après sa mise en service, un problème plus grave affecte le bobinage. L’intervention d’un bobineur ou d’un électricien professionnel devient alors indispensable.

Un professionnel dispose d’outils de contrôle spécialisés comme le contrôleur d’isolement ou le capacimètre de précision. Il pourra vérifier l’état des enroulements internes et déterminer si l’appareil est réparable de manière rentable. Cette expertise évite des dépenses inutiles en pièces détachées inadaptées.

« Un diagnostic précoce sur une défaillance de démarrage permet d’économiser jusqu’à 80% du coût de remplacement total du moteur de filtration de votre bassin. »

Les pannes récurrentes du bobinage

Lorsque le vernis isolant des fils de cuivre a brûlé à la suite de chauffes successives, le moteur est dit en court-circuit phase-masse. Dans ce cas précis, le disjoncteur différentiel saute instantanément à la mise sous tension. Le remplacement du condensateur ne résoudra pas cette dégradation irréversible.

Le technicien mesurera la résistance des enroulements principaux et secondaires à l’aide d’un ohmmètre. Des valeurs déséquilibrées ou une résistance nulle confirment la mort définitive de la partie stator. La décision de remplacer le bloc complet devient alors la seule option technique viable.

La remise aux normes du coffret

La surchauffe d’une installation découle parfois d’une protection thermique mal calibrée au niveau du coffret mural. Si le disjoncteur magnétothermique affiche un ampérage trop élevé, il ne coupera pas le courant à temps. Une vérification du calibrage des protections électriques s’impose pour sécuriser l’ensemble.

Faire vérifier son coffret de commande par un électricien qualifié garantit le respect des normes NF C 15-100 applicables aux piscines. Une protection adéquate préserve vos équipements contre les variations de tension du réseau électrique public. Vous profitez ainsi d’une eau limpide tout au long de l’été en toute sérénité.
